浮球式蒸汽疏水阀的工作原理

蒸汽疏水阀的工作原理
当蒸汽冷凝时，它会释放出汽化的能量（潜热能）而形成冷凝水。冷凝水只含有饱和温度下水所含有的能量（显热能）。但是为了确保蒸汽系统中维持**的热传导效率，此冷凝水必须排出系统之外，另外从锅炉中产生的一些不凝性气体和空气以及蒸汽系统起动时管道内的空气也必须排出蒸汽系统，但同时必须保留有用的蒸汽，这些功能就是由一种自动装置 - 蒸汽疏水阀来完成。
蒸汽疏水阀有各种不同的疏水方式，有些是感应密度的变化（如机械式）而动作，有些是感应温度的变化而动作排放，而有些是受通过它们的热态冷凝水本身的静压及动压之变化而感应开关的。目前疏水阀在世界范围内，按工作原理划分，主要有三大类
1、机械型蒸汽疏水阀：利用冷凝水与蒸汽之间的密度差来操作的。
机械类疏水阀的**大类是浮球式疏水阀，目前国际上主导的产品为杠杆式浮球疏水阀。疏水阀除了排水阻汽功能外，要求具有良好的排空气性能，所有的斯派莎克浮球式蒸汽疏水阀均带有热静力派空气装置TV，作为标准配置。有些疏水阀除了排空气装置以外，还带有蒸汽汽锁释放装置，主要应用于发生蒸汽堵塞冷凝水无法到达疏水阀的场合即所谓的蒸汽汽锁情况，如使用虹吸管排除冷凝水（旋转滚筒设备）或疏水阀前有一段长管道时。

浮球式蒸汽疏水阀在冷凝水产生后立刻排出冷凝水，能够根据压力和负载的变化迅速排出大量的冷凝水，当对于其它类型的同口径疏水阀排量大，因此它*适合于换热要求高、设备不允许积水的各种换热设备以及带自动温度控制的设备的**选择。同时该类型的疏水阀出口总是浸没在冷凝水中，具有真正意义上排水阻汽的功能。斯派莎克可以提供各种型号的浮球式蒸汽疏水阀能满足各种制程工艺的需要，主要型号FT14，FT43，FT44，FT47，FT46，FTC32，FT12，FT450等。

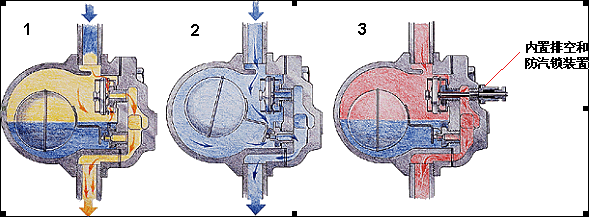

浮球式蒸汽疏水阀的工作过程

1. 在起机阶段，热静力排空 装置（TV）可排出空气，否则空气积聚在疏水阀内会引起气锁。

2.当冷凝水到达疏水阀，浮球升起，阀门打开，热的冷凝水使排气阀关闭。冷凝水以饱和温度排出。

3.当所有的冷凝水被排出后，蒸汽进入疏水阀。此时浮球下降，阀门关闭。阀芯总是低于水位的，以防直接蒸汽泄漏。
